Tableros Eléctricos

Tablero Sistema de Bombeo de presión constante:

Tablero de control y maniobra especializado para el control inteligente de sistemas de bombeo, cuenta con el variador más económico de la línea iQPump (Variador iQPump Micro) posee maniobra en la puerta del tablero para el control de cada variador por bomba, así como visualizadores de estado por medio de pilotos LED que indican el funcionamiento del mismo de acuerdo a la configuración y funcionamiento del sistema de bombeo, facilidad de uso, operación y mantenimiento, diseño simplificado y pensado en el usuario, la mejor opción para aplicaciones de bombeo residencial e industrial ya que su diseño permite garantizar la protección al personal y a las instalaciones pues limita el acceso a partes energizadas y a contactos directos e indirectos gracias a la posibilidad de operar el variador sin intervenir el panel principal.

Este tablero cuenta con una garantía de 12 meses en componentes eléctricos y electrónicos, así como un servicio técnico alrededor del tablero y variador de velocidad para prolongar la vida útil de los equipos y velar por el buen funcionamiento de los mismos durante el paso del tiempo. Permite el ajuste oportuno de parámetros del sistema de bombeo de acuerdo con la demanda del mismo, así como mantener la presión constante del sistema siendo de fácil configuración y garantizando la protección de las bombas y de los motores, control total y eficaz de los sistemas de bombeo y presión contante requeridos por la industria.

Características generales

• Tablero especializado para sistemas de bombeo
• Disponible desde 1HP hasta 25HP para el control de 1, 2, 3 y hasta 4 bombas (Sistema multiplex)
• Facilidad de operación
• Modo manual y automático por bomba
• Tablero con doble puerta
• Entrada: Trifásica 380VAC-480VAC
• Salida: Trifásica 380VAC-480VAC
• Montaje en pared o base al piso
• Indicador de modo automático o manual en puerta interna.
• Incluye breaker totalizador
• Incluye opción de reactancia de línea por variador
• Incluye luces de identificación (presencia de fases, automático, manual, falla por variador)
• Conexión para sensor de presión y sensor de nivel
• Marcación de fases de potencia según norma
• Marcación de control para resolución de problemas
• Cuenta con sistema de ventilación forzada para todas las potencias
• Disponible con variador Yaskawa iQPump Micro
• Implementación de maniobra de control adicional.

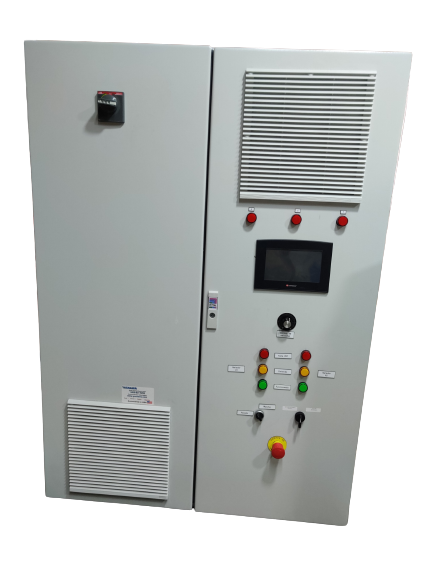

Tablero Custom:

El tablero eléctrico custom está diseñado especialmente para cubrir aquellas necesidades de los clientes en las cuales se requieran elementos o aplicaciones adicionales en torno al variador y a su vez que sea integrado dentro de un panel o tablero eléctrico, este puede tener aplicaciones de bombeo, industria, elevación, aplicaciones HVAC, industria pesada o EPG, minería, estos son elaborados a partir del requerimiento del cliente de acuerdo al tamaño, maniobra y opciones requeridas. El tablero custom es diseñado con un alto nivel de ingeniería de acuerdo a las necesidades específicas de los clientes, permite la instalación de sistemas de maniobra en la puerta o conexiones internas para implementación de sistemas automatizados tanto para ambientes indoor o outdoor.

Tablero con una facilidad de uso, operación y mantenimiento, diseño simplificado y pensado en el usuario ya que permite especificar detalles como ingreso y salidas de cableado así como características puntuales de instalación o maniobra adicional que no cubre un tablero estándar. Este tablero cuenta con una garantía de 12 meses en componentes eléctricos y electrónicos, así como un servicio técnico alrededor del tablero y variador de velocidad para prolongar la vida útil de los equipos y velar por el buen funcionamiento de los mismos durante el paso del tiempo.

Características generales

• Características generales
• Tablero especializado para cualquier tipo de aplicación.
• Maniobra en puerta del tablero para control de los equipos.
• Cableado de control en bornera para automatizaciones.
• Sistemas desde 0.25 HP hasta 300HP (Para potencias superiores por favor consultar).
• Disponible en grado de protección IP20 e IP54.
• Disponible con sistemas de frenado integrados.
• Mando rotativo opcional.
• Instalación de sistemas para mitigación de armónicos.
• Instalación de filtro de salida para protección de motores.
• Maniobra de protección adicional.
• Opción de reactancia de línea o de carga.
• Cuenta con sistema de ventilación forzada para todas las potencias.
• Disponible con variador Yaskawa A1000, U1000, P1000, V1000, J1000, Z1000, L1000, iQPump Micro.
• Disponible con sistemas de regeneración con unidades R1000.
• Marcación interior y exterior.
• Disponible con equipos de mitigación de armónicos.
• Marcaciones de control para solución de problemas.
• Entrada: Trifásica 380VAC-480VAC.
• Salida: Trifásica 380VAC-480VAC.
• Opción de instalación de servicios auxiliares (iluminación, calefacción, protección contra sobretensiones).
• Opción de instalación de mandos externos (consolas de mando, botoneras de control, conexión para PLC y sistemas SCADA).
• Adecuación de sistemas de acometida para entrada y salida en el tablero.
• Señalización externa.
• Desarrollos de control y automatizaciones.
